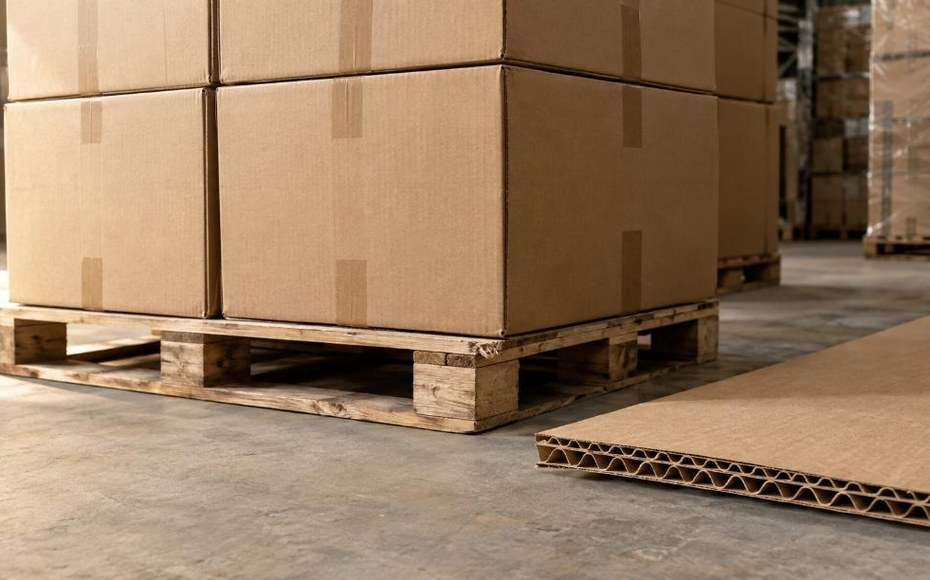

Пятислойный короб для тяжёлых и длинных грузов: марки и расчёт

Когда вес груза переваливает за 30 кг, а длина коробки уходит за метр, трёхслойный гофрокороб начинает жить недолго. Стенка выгибается, дно провисает, при штабелировании нижний ряд складывается гармошкой. Здесь начинается зона пятислойного гофрокартона — материала с двумя волнами и тремя плоскими слоями между ними. Разберём, когда он действительно нужен, какие марки брать под какой вес и как не переплатить за лишнюю прочность. Если нужен подбор под конкретный груз, проще сразу посмотреть изготовление коробок по своим размерам.

▶ Коротко
Пятислойный короб берут, когда вес нетто больше 25–30 кг, длина стороны больше 800 мм или коробки едут в штабеле выше трёх ярусов. Рабочие марки — П 31, П 32, П 33 и П 34, по возрастанию прочности. Для типового груза до 50 кг обычно хватает П 32. Экономия на марке почти всегда дороже самой упаковки.

Чем пятислойный картон отличается от трёхслойного

Трёхслойный — это два плоских слоя и одна волна между ними. Пятислойный — три плоских слоя и две волны. Волны при этом разные: обычно комбинируют крупную C и среднюю B. Крупная берёт на себя амортизацию, средняя — жёсткость и ровную поверхность под печать.

Разница на ощупь заметна сразу. Толщина трёхслойного листа — около 3–4 мм, пятислойного — 6–7 мм. По сопротивлению торцевому сжатию (ECT) разрыв ещё больше: трёхслойка даёт примерно 5–9 кН/м, пятислойка — 9–16 кН/м. Почти двукратный запас. Подробнее по обозначениям — в справочнике марки гофрокартона.

Бывает, что заказчик пробует решить задачу двойным трёхслойным коробом: короб в короб. Работает, но выходит дороже, занимает больше места на складе и хуже держит форму при боковом ударе. По опыту — проще один раз взять пятислойку.

Марки: П 31, П 32, П 33, П 34

Российская маркировка простая. Буква П — пятислойный, цифра 3 — группа, последняя цифра — класс прочности. Чем выше, тем плотнее бумага в слоях и тем больше короб держит.

Цифры в таблице — ориентир по ГОСТ Р 52901 и практике приёмки, у разных производителей реальные значения плавают на 10–15 %. Поэтому на ответственный груз лучше запросить протокол испытаний конкретной партии, а не просто марку в накладной. Как это устроено — в материале про ГОСТы и испытания.

★ Совет эксперта
Не гонитесь за маркой — смотрите на геометрию. Короб П 32 размером 600×400×400 держит штабель лучше, чем П 33 размером 1200×300×300. Длинная незакреплённая стенка — главный враг прочности, и никакая марка её полностью не компенсирует. Если сторона длиннее 900 мм, добавляйте поперечную перегородку или обечайку.

Длинные грузы: отдельная история

С длинномерами — профилем, трубами, плинтусом, карнизами, мебельными щитами — проблема не в весе, а в прогибе. Коробка длиной 1,5–2,5 м под собственным грузом провисает в середине, боковые стенки расходятся, клапаны отрываются по линии рилёвки.

Что реально помогает:

• Конструкция 0201 с усиленным дном — дополнительная проклейка нижних клапанов по всей площади, а не только по центральному шву.
• Телескопическая схема (крышка-дно, серия FEFCO 0300) — двойная стенка по всей длине вместо клапанов.
• Внутренние перегородки каждые 400–500 мм — превращают длинную трубу в набор коротких жёстких отсеков.
• Обечайка из того же пятислоя — дешёвый способ добрать жёсткость без смены марки.

На практике комбинация «П 32 плюс две перегородки» обходится дешевле, чем сплошной П 34, и держит лучше. Конструкцию под конкретный груз считают на этапе разработки упаковки.

Штабелирование: откуда берётся запас прочности

Короб в нижнем ряду держит вес всего, что стоит сверху. Формула простая: нагрузка равна весу одного короба, умноженному на число ярусов минус один. Пять ярусов по 40 кг — нижний держит 160 кг.

Дальше начинаются поправки, и они жёсткие. Хранение дольше месяца съедает до 40 % прочности — картон ползёт под постоянной нагрузкой. Влажность 80 % вместо нормальных 50 % отнимает ещё 30–45 %. Перекос паллеты, свес коробов за край, неровный пол — минус 10–20 %. Итоговый коэффициент запаса для склада обычно берут 4–6, для морской перевозки — до 8.

Зато при аккуратном штабелировании и сухом складе тот же короб отрабатывает годами. Про условия хранения подробно писали в справочнике — хранение гофротары.

▲ Важно знать
Пятислойный короб теряет смысл, если его ставят на паллету со свесом. Угол короба — самая прочная точка, и она обязана опираться на угол нижнего короба. Смещение на 20 мм убирает примерно четверть расчётной прочности. Ровная колонна из П 32 переживёт кривую колонну из П 34.

Когда пятислойка — это переплата

А вот обратная сторона. Пятислойный картон дороже трёхслойного примерно в 1,6–2 раза по метру, занимает вдвое больше места в хранении в сложенном виде и тяжелее сам по себе — а вес тары на маркетплейсах теперь считают.

Не берите пятислойку, если:

• вес груза меньше 20 кг и штабель не выше трёх ярусов;
• товар сам по себе жёсткий и работает как несущий элемент — плотно уложенные книги или плитка;
• коробка едет одним плечом до пункта выдачи, без перегрузов и склада;
• задача — презентация на полке, там уместнее кашированный или микрогофрированный вариант.

Если коротко: пятислойка решает задачу нагрузки, а не задачу внешнего вида. Путать их дорого.

Как считать перед заказом

Минимальный набор данных, по которому подбирают марку: вес нетто одного места, габариты груза, число ярусов в штабеле, срок хранения, влажность склада, число перегрузов в пути. Шесть цифр — и дальше подбор становится арифметикой, а не гаданием.

Потом считают требуемое сопротивление сжатию короба по формуле Маккея с поправками на периметр и марку, добавляют коэффициент запаса и выбирают ближайшую марку вверх. Промежуточный вариант — оставить П 32, но усилить конструкцию вкладышами. Часто это дешевле на 15–20 % при той же надёжности.

Частые вопросы

Пятислойный короб всегда прочнее трёхслойного?

По материалу — да, по готовой упаковке — не всегда. Плохо склеенный П 31 с большими габаритами проиграет аккуратному Т 24 меньшего размера. Смотреть надо на пару «марка плюс геометрия».

Какой максимальный вес выдержит короб П 32?

Для типового размера около 600×400×400 практический потолок — 50 кг нетто при штабеле до четырёх ярусов и сухом складе. При влажности выше 75 % цифру стоит уменьшить примерно на треть.

Можно ли печатать на пятислойном картоне?

Можно, флексопечатью в 1–3 краски. Поверхность грубее, чем у микрогофры, поэтому мелкий шрифт и полутона передаются хуже. Крупная маркировка, логотип, манипуляционные знаки — без проблем, это стандартная печать на упаковке.

Нужен ли влагостойкий пятислойный картон для уличного хранения?

Да. Обычный П 32 на улице теряет до половины прочности за сутки под дождём. Нужна гидрофобная пропитка или ламинация, плюс укрытие паллеты плёнкой. Просто повысить марку тут не поможет.

Сколько стоит пятислойный короб на заказ?

Цена зависит от марки, размера и тиража. Ориентир такой: при партии от 500 штук короб П 32 размером 600×400×400 стоит в разы меньше, чем одна испорченная в пути единица товара. Точную цифру считают по чертежу.

Какой минимальный тираж на нестандартный размер?

Обычно от 300–500 штук — ниже не окупается наладка высечного штампа. Если тираж меньше, разумнее подобрать ближайший стандартный короб из каталога гофрокоробов и добрать вкладышами.
