Четырёхклапанный короб 0201: устройство, размеры и применение

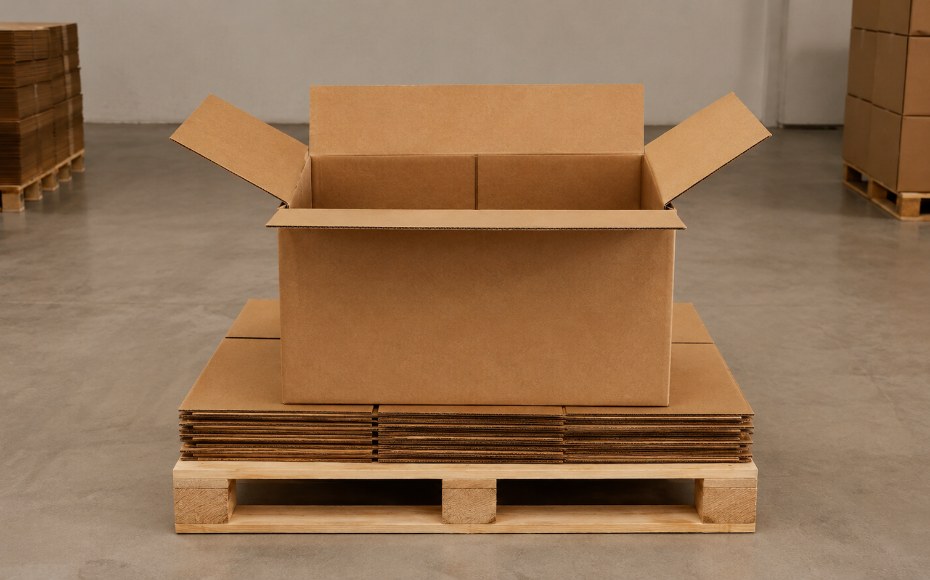

Если вы хоть раз получали посылку в обычной коричневой коробке с четырьмя створками сверху и снизу — вы держали в руках короб 0201. Это самая массовая конструкция гофротары в мире: на неё приходится основная доля отгрузок любого производства, включая наше. В каталоге четырёхклапанных коробок она идёт десятками типоразмеров, и почти всегда клиент приходит именно за ней. Разберём, почему так, как короб устроен и где он подводит.

▶ Коротко
Короб 0201 — четырёхклапанный ящик по каталогу FEFCO, у которого клапаны сверху и снизу сходятся встык по центру. Собирается за 5–7 секунд, клеится одной полосой скотча, штабелируется без перекосов. Берите трёхслойный Т-23 или Т-24 до 15–20 кг, пятислойный П-32 — тяжелее. Не подходит для очень плоских и очень высоких грузов.

Откуда взялся номер 0201

Номер не выдуман производителем. Это позиция из каталога FEFCO — европейского справочника конструкций гофротары, где первые две цифры означают группу, вторые две — конкретный тип внутри неё. Группа 02 — это складные ящики со щелевыми прорезями, те самые, которые приходят к вам плоскими и разворачиваются руками. Подробнее о логике кодов мы писали в материале про каталог FEFCO.

На практике номер экономит время в переписке. Вместо «нужна обычная коробка с клапанами, чтобы закрывалась внахлёст, ну вы поняли» технолог видит «0201, 400×300×300, Т-24, бурый» и сразу считает раскрой. Международный код читают одинаково в Подольске и в Гуанчжоу.

Как устроен четырёхклапанный короб

Заготовка вырубается из одного листа. По длинной стороне идут четыре стенки и клеевой клапан, по коротким сторонам — восемь клапанов: четыре верхних и четыре нижних. Стенки соединяются швом — склейкой, сшивкой скобой или скотчем на производстве.

Главная геометрическая особенность: пара длинных клапанов делается ровно в половину ширины короба. Когда их складывают, они сходятся встык по центральной линии и не перекрывают друг друга. Отсюда второе название конструкции — ящик со сходящимися клапанами.

• Длинные клапаны — несут нагрузку, стыкуются по осевой линии.
• Короткие клапаны — закрываются первыми, работают как подложка.
• Рилёвки — продавленные линии сгиба, по ним короб складывается без разрыва бумаги.
• Щелевые прорези — вырезы между клапанами шириной 6–8 мм, компенсируют толщину картона на сгибе.

Из-за этой простоты 0201 почти не даёт отходов при раскрое. Зато и защита у неё базовая: там, где нужна амортизация, добавляют вкладыш или обечайку.

Чем 0201 отличается от соседних конструкций

Часто выбор идёт между тремя-четырьмя вариантами. Собрали их в одну таблицу.

Разница в расходе прямо переходит в цену. Переход с 0201 на 0203 добавляет примерно четверть к стоимости заготовки, и оправдан он далеко не всегда.

★ Совет эксперта
Не заказывайте кубический короб «на всякий случай». Если высота равна длине и ширине, длинные клапаны получаются очень широкими и при закрывании упираются друг в друга — крышка вспучивается. Оптимальная пропорция для 0201: высота не больше 1,5 длины и не меньше трети ширины. За этими границами конструкция начинает капризничать.

Какой гофрокартон брать

Марка решает больше, чем размер. По опыту отгрузок расклад такой:

• Т-22, Т-23 — трёхслойный, лёгкие товары до 8–10 кг: текстиль, посуда в плёнке, сувенирка.
• Т-24 — рабочая лошадка, до 15–20 кг, держит штабель на паллете в 4–5 ярусов.
• П-32, П-33 — пятислойный, от 25 кг и выше, а также всё, что едет через несколько перегрузов.

Бывает, что клиент экономит на марке и берёт Т-22 под 18 кг метизов. Короб доезжает. Но нижний ярус на паллете к утру складывается гармошкой, и вместо экономии получается пересорт и претензия. Таблицу характеристик по маркам держим в справочнике.

Отдельно про профиль. Для 0201 в транспортной задаче берут профиль В или С, микрогофра Е под такие короба идёт редко — она про потребительскую упаковку и печать.

Как закрывать, чтобы короб не подвёл

Порядок простой, но его регулярно нарушают. Сначала загибают короткие клапаны, потом длинные. Скотч кладут одной полосой по центральному стыку с заходом на стенки минимум 40–50 мм с каждой стороны.

Для веса до 10 кг хватает одной полосы. От 10 кг лучше H-образная схема: центральный шов плюс две поперечные полосы по торцам. А вот дно у тяжёлого груза почти всегда просит трёх полос — именно оно рвётся первым, когда коробку поднимают за края.

Скотч тоже разный. Обычный полипропиленовый 45 мкм держит до 10 кг, для тяжёлого лучше брать 50 мкм или армированный. На морозе акриловый клей дубеет и отходит от бурого крафта уже при минус 5 — для холодного склада берут скотч на каучуковой основе. Мелочь, а рекламации по вскрывшимся коробам чаще всего именно про это.

Как проверить, что короб выдержит

Заявленную марку картона легко перепутать с фактической: визуально Т-23 и Т-24 почти неразличимы. Есть три способа проверить партию, от быстрого к точному.

• На глаз и на изгиб — посчитать слои на срезе и попробовать смять угол. Ловит только грубую подмену, зато занимает 10 секунд.
• Взвесить заготовку — отклонение массы больше 7% от расчётной означает другой состав слоёв.
• Лабораторный тест BCT — сжатие собранного короба до потери устойчивости, результат в килограмм-силе. Единственный способ получить цифру, на которую можно ссылаться в договоре.

Методики приёмки и перечень испытаний собраны в разделе про ГОСТы и испытания. Мы отдаём протокол по запросу, если партия идёт под конкретное требование заказчика.

▲ Важно знать
Прочность на сжатие у собранного короба падает на 20–30% при влажности склада выше 75%. Гофрокартон гигроскопичен: он тянет влагу из воздуха и теряет жёсткость. Если тара лежит в неотапливаемом ангаре, закладывайте запас по марке на одну ступень вверх или храните паллеты в термоусадке.

Когда 0201 не подходит

Конструкция универсальна, но не всесильна. Есть три случая, где её лучше не брать.

Первый — очень плоские грузы. При высоте меньше 60–70 мм клапаны почти не перекрывают внутренний объём, крышка проваливается. Тут работают конструкции группы 04 или самосборные лотки.

Второй — длинномеры. Профиль, плинтус, карниз: короб 0201 длиной под два метра теряет жёсткость посередине и складывается пополам. Нужны пятислойные телескопические ящики.

Третий — розничная выкладка. У 0201 нет окон, ручек и красивой крышки. Если коробка едет на полку магазина, смотрите в сторону шоу-боксов и вырубной упаковки, которую мы делаем по индивидуальной разработке.

Частые вопросы

Какие размеры короба 0201 указывают в заказе?

Всегда внутренние, в миллиметрах, в порядке длина×ширина×высота. Внешние будут больше на две толщины картона по каждой оси: у трёхслойного это примерно 3 мм, у пятислойного — около 7 мм.

Можно ли заказать нестандартный размер?

Да, конструкция 0201 не требует отдельного штампа — короб режется на ротационной линии по программе. Минимальный тираж под свой размер обычно от 500 штук, детали — в разделе коробки на заказ.

Сколько раз можно использовать короб повторно?

Два-три оборота при аккуратном вскрытии. После каждого цикла прочность на сжатие падает примерно на 15%, а рилёвки перестают держать угол 90 градусов.

Чем 0201 отличается от «четырёхклапанного ящика» из ГОСТа?

Ничем по сути. Отечественный ГОСТ 9142 описывает ту же конструкцию под своим обозначением. Разница только в системе кодирования и в методике приёмочных испытаний.

Нужна ли печать на транспортном коробе?

Для логистики достаточно маркировки «Верх», «Хрупкое» и артикула. Полноцветная флексопечать на транспортной таре редко окупается, а вот один-два цвета с логотипом стоят недорого и заметно снижают риск пересорта на складе.
