Как рассчитать прочность гофрокороба на штабелирование

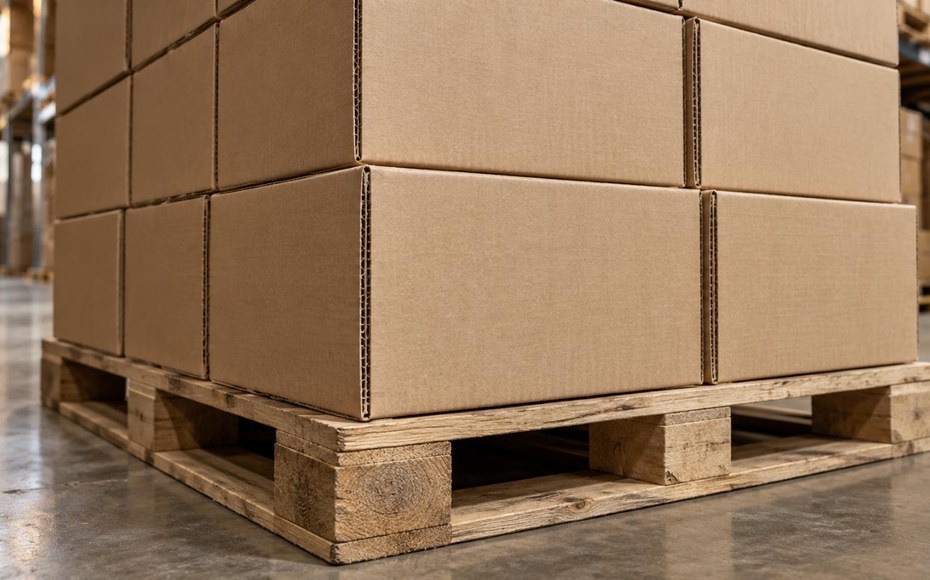

Короб на складе почти никогда не стоит один. Под ним паллета, над ним ещё пять таких же, а сверху ещё одна паллета в два яруса — и вся эта масса давит на нижний ряд сутками. Если прочность на сжатие посчитана неверно, нижние коробки складываются гармошкой, товар внутри мнётся, паллета уходит в перекос. Разбираем, как считают сопротивление сжатию, откуда берутся коэффициенты запаса и какую марку гофрокартона брать под конкретный вес.

▶ Коротко
Нагрузка на нижний короб = масса одного места, умноженная на число коробов над ним. Прочность самого короба оценивают по формуле МакКи: BCT примерно равен 5,87 × ECT × корень из произведения толщины картона и периметра короба. Полученное значение делят на коэффициент запаса 3–7 — на влажность, срок хранения и качество укладки. Если расчётная нагрузка укладывается в этот остаток, штабель выстоит.

Что именно давит на нижний короб

Считается это просто. Берём массу брутто одного места, умножаем на количество мест над нижним ярусом — получаем статическую нагрузку в килограммах. Штабель из шести коробов по 12 кг даёт на нижний 60 кг: пять ярусов сверху, свой вес не считаем.

Дальше начинаются нюансы. Если паллеты ставят в два яруса, к нагрузке прибавляется вес всей верхней паллеты вместе с поддоном, а это ещё 300–600 кг, распределённых по нижнему ряду коробов. Бывает что склад грузит третий ярус «временно, на пару дней» — и именно после таких пары дней приходит рекламация на смятые коробки.

Важна ещё и геометрия. Основную нагрузку в гофрокоробе держат вертикальные рёбра — углы и линии рилёвки. Короб, сдвинутый относительно нижнего на 20–30 мм, теряет заметную часть прочности, потому что нагрузка приходится не на угол, а на середину стенки. Перевязочная укладка кирпичиком красиво держит паллету от развала, зато по сжатию она всегда слабее прямого столбика.

Формула МакКи: как оценить BCT по картону

Прочность короба на сжатие измеряют испытанием BCT — box compression test. Короб ставят под пресс и давят, пока он не потеряет форму; методика описана в ГОСТ Р 54773 и родственном ему ISO 12048. Лабораторный результат — это факт, но заказывать испытание до запуска тиража удобно не всегда.

Поэтому на этапе расчёта пользуются упрощённой формулой МакКи:

BCT ≈ 5,87 × ECT × √(h × Z)

• ECT — сопротивление торцевому сжатию гофрокартона, кН/м. Это паспортная характеристика марки, её определяют по ГОСТ Р 53206.
• h — толщина картона, мм: профиль E — около 1,5, В — 3, С — 3,6–4, пятислойный ВС — 7.
• Z — периметр короба по дну, мм. Для короба 400×300 это 1400 мм.
• Результат получается в ньютонах; делим на 9,81, чтобы перевести в килограммы.

На практике формула даёт рабочую оценку для четырёхклапанного короба типа 0201 с нормальной пропорцией сторон. Для вырубных конструкций, коробов с окнами и ручками она завышает результат — там вертикальных рёбер меньше.

Коэффициент запаса: почему расчёт делят на 3–7

Формула считает свежий сухой короб, который давят несколько секунд. Реальность мягче к прессу и жёстче к таре.

• Время. Картон ползёт под постоянной нагрузкой. За 30 суток хранения короб теряет около трети прочности, за 100 суток — примерно половину.
• Влажность. При росте относительной влажности с 50% до 85% сопротивление сжатию падает вдвое. Холодный склад без отопления зимой — это как раз такой сценарий.
• Укладка и транспорт. Смещение, свес коробов за край поддона, вибрация в фуре, погрузчик — каждый фактор откусывает свою долю.
• Разброс партии. Даже в пределах одной марки ECT гуляет на 5–10%.

Отсюда рабочее правило: для сухого отапливаемого склада и оборота до месяца берут запас 3, для длительного хранения и морского плеча — 6–7. По опыту склады, которые работают с пищёвкой и холодильными камерами, ниже пятёрки не опускаются вообще никогда.

★ Совет эксперта
Не гонитесь за маркой ради марки. Часто дешевле изменить схему укладки, чем перейти с трёхслойного короба на пятислойный. Переход от кирпичной перевязки к прямому столбику иногда даёт прибавку по несущей способности штабеля порядка 20–40% — бесплатно, одной инструкцией для склада. А стабильность паллеты возвращают стреппинг-лентой и уголками.

Ориентиры по маркам

А вот к таблице стоит относиться как к отправной точке. Цифры ориентировочные: конкретное значение всегда смотрят в паспорте на партию картона. Разброс внутри одной марки у разных комбинатов бывает больше, чем разница между соседними марками.

Пример расчёта на пальцах

Короб 400×300×300, марка Т-23, товар 10 кг. Периметр Z = 1400 мм, толщина профиля С — 4 мм, ECT берём 5 кН/м.

Корень из 1400 × 4 = корень из 5600 ≈ 75. Дальше 5,87 × 5 × 75 ≈ 2200 Н, то есть около 224 кг — это BCT свежего короба.

Делим на запас. Склад отапливаемый, оборот три недели, укладка столбиком — берём 4: остаётся примерно 56 кг рабочей нагрузки. При массе 10 кг это пять коробов сверху, то есть штабель в шесть ярусов проходит с небольшим люфтом.

Меняем условия: неотапливаемый склад, хранение три месяца. Запас растёт до 7, рабочая нагрузка падает до 32 кг — это уже только три короба сверху. Если высота паллеты должна остаться прежней, тут и появляется повод посмотреть в сторону пятислойного короба или картона с более высоким ECT.

▲ Важно знать
Ручки и вентиляционные отверстия в стенке — это вырезанный материал ровно там, где идёт нагрузка. Одна прорезь-ручка посередине боковой стенки способна снять с BCT 10–20%. Если короб штабелируется, ручки уводят ближе к верхней рилёвке или заменяют перфорацией меньшего размера.

Что делать, если короб не проходит по расчёту

• Поднять марку. Самый прямой путь и самый дорогой: разница в цене между Т-23 и П-32 ощутима на каждой тысяче.
• Сменить профиль. Профиль С держит сжатие лучше В при сопоставимой цене.
• Уменьшить периметр. Короб, подогнанный под товар без лишних 30–40 мм с каждой стороны, и дешевле, и по сжатию ведёт себя предсказуемее. Это тот случай, когда коробка по своим размерам окупается дважды.
• Добавить вкладыш. Решётка или обечайка внутри берёт на себя часть вертикальной нагрузки.
• Снизить штабель. Один ярус вниз — минус вся его доля нагрузки, и никаких затрат на тару.

Если коротко: сначала считают, потом заказывают тираж. Проверить гипотезу на трёх образцах в лаборатории стоит дешевле, чем переупаковывать паллету на складе покупателя.

Частые вопросы

Чем ECT отличается от BCT?

ECT — это свойство картона: с какой силой торец полосы сопротивляется сжатию. BCT — свойство готового короба целиком. ECT измеряют на образце картона, BCT — на собранном коробе под прессом.

Можно ли верить формуле МакКи без испытаний?

Как оценке — да, для типового четырёхклапанного короба погрешность обычно в пределах 10–15%. Как основанию для экспортной поставки или тяжёлого груза — нет, тут нужен протокол испытаний.

Насколько падает прочность от влажности?

Ориентир такой: при 85% относительной влажности от исходного сопротивления сжатию остаётся около половины. Промокший насквозь короб теряет почти всё и несущим элементом считаться перестаёт.

Что даёт кирпичная укладка, если по сжатию она хуже?

Устойчивость. Перевязанная паллета не разъезжается при движении погрузчика и меньше боится рывков в фуре. Выбор всегда компромиссный: столбик — прочность, перевязка — стабильность, а окончательно спор решают стреппинг и стретч-плёнка.

Влияет ли на сжатие качество склейки?

Да. Непроклей по шву и расслоение картона в зоне рилёвки бьют по прочности сильнее, чем разница в марке на одну ступень. Проверять партию стоит с первой поставки.

Какой запас брать для маркетплейсов?

Не ниже 5. Коробки на складах маркетплейсов перекладывают многократно, лежат они в разных условиях, и предсказать высоту штабеля заранее нельзя.
